Membuat Sheet Set Dalam Auto Cad
Apa yang di maksud dengan Sheet Set ? Adalah pengaturan lembar gambar dalam Auto Cad . Di sebut sebagai versi digital dari gambar yang di kelompokan . Meskipun anda hanya mengirimkan layout gambar anda .
Perintah : SheetSet
Kode : SheetSet
Ikon :
Lokasi : View > Pallete > Sheet Set Manager
Keterangan : Membuka kotak dialog Sheet Set Manager
Yang harus anda lakukan pertama anda harus memiliki gambar atau layout secara berurutan yang ingin anda publikasikan .
Mulai perintah Sheet Set , atau dengan menggunakan file > New Sheet Set untuk menggunakanya .

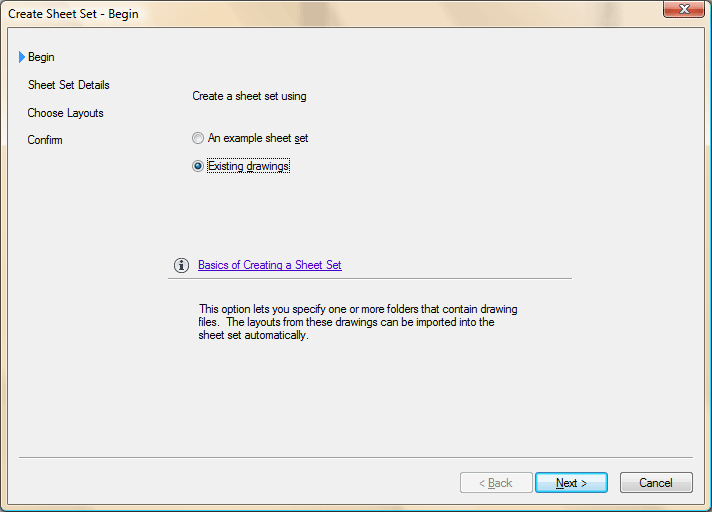

Setelah itu anda akan melihat sebuah kotak dialog besar dengan sedikit info di dalamnya .
Dalam contoh di sini menggunakan beberapa gambar yang ada yang merupakan bagian dari contoh sederhana pada Auto Cad anda . Tekan " next " untuk melanjutkan ke langkah berikutnya .

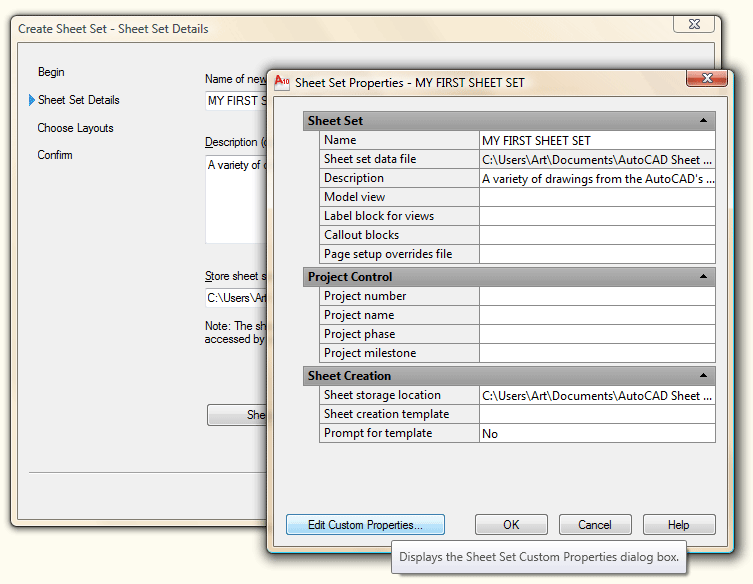

Hal yang nampak sederhana bukan , hanya memberikan riancian tentang Nama , Tempat penyimpanan file , dan deskripsi . Ada juga pilihan SheetSet properties yang akan memberikan pada anda beberapa pilihan . Anda juga dapat membuat kolom custom sesuai dengan keinginan anda .
Pada tab selanjutnya adalah di mana anda dapat memilih folder di mana gambar anda akan di simpan dan menambahkannya pada Set . Pada folder Instalasi Auto Cad , pilih folder seperti yang di tunjukan pada contoh di bawah :
Sekarang anda dapat mengaktifkan atau menonaktifkan layout sesuai kebutuhan anda .
Langkah terakhir adalah mengkonfirmasi apa yang baru saja anda lakukan pada tab akhir .
Anda dapat memilih daftar layout yang akan menjadi bagian dari Sheet Set ini . Jika telah sesuai dengan keinginan anda tekan finish .
Setelah itu anda dapat kembali ke Auto Cad dan siap beraksi dengan Sheet Set anda .
Jika anda klik dua kali pada nama Sheet , maka akan membuak di tab tata letak / layout . Anda juga akan memiliki pilihan lain jika anda klik kanan pada Sheet Set .
Untuk tampilan daftar , akan memungkinkan bagi anda untuk memperbesar secara langsung pada tampilan yang tersimpan yang merupakan bagian dari layout .
Pada menu " publish " akan memungkinkan bagi anda untuk mempublikasikan ke format DWF . Ini akan mempublikasikan nama SheetSet anda yang telah menyoroti semua bagian file anda . Anda juga dapat melakukan dengan cara klik kanan lalu pilih publish untuk melakukan secara manual .
Dalam " Detail " anda akan memiliki pilihan untuk melihat informasi berkas atau thumbnail .
Apa yang di maksud dengan Sheet Set ? Adalah pengaturan lembar gambar dalam Auto Cad . Di sebut sebagai versi digital dari gambar yang di kelompokan . Meskipun anda hanya mengirimkan layout gambar anda .
Perintah : SheetSet
Kode : SheetSet
Ikon :
Lokasi : View > Pallete > Sheet Set Manager
Keterangan : Membuka kotak dialog Sheet Set Manager
Yang harus anda lakukan pertama anda harus memiliki gambar atau layout secara berurutan yang ingin anda publikasikan .
Mulai perintah Sheet Set , atau dengan menggunakan file > New Sheet Set untuk menggunakanya .
Setelah itu anda akan melihat sebuah kotak dialog besar dengan sedikit info di dalamnya .
Dalam contoh di sini menggunakan beberapa gambar yang ada yang merupakan bagian dari contoh sederhana pada Auto Cad anda . Tekan " next " untuk melanjutkan ke langkah berikutnya .
Hal yang nampak sederhana bukan , hanya memberikan riancian tentang Nama , Tempat penyimpanan file , dan deskripsi . Ada juga pilihan SheetSet properties yang akan memberikan pada anda beberapa pilihan . Anda juga dapat membuat kolom custom sesuai dengan keinginan anda .
Pada tab selanjutnya adalah di mana anda dapat memilih folder di mana gambar anda akan di simpan dan menambahkannya pada Set . Pada folder Instalasi Auto Cad , pilih folder seperti yang di tunjukan pada contoh di bawah :
Sekarang anda dapat mengaktifkan atau menonaktifkan layout sesuai kebutuhan anda .
Langkah terakhir adalah mengkonfirmasi apa yang baru saja anda lakukan pada tab akhir .
Anda dapat memilih daftar layout yang akan menjadi bagian dari Sheet Set ini . Jika telah sesuai dengan keinginan anda tekan finish .
Setelah itu anda dapat kembali ke Auto Cad dan siap beraksi dengan Sheet Set anda .
Jika anda klik dua kali pada nama Sheet , maka akan membuak di tab tata letak / layout . Anda juga akan memiliki pilihan lain jika anda klik kanan pada Sheet Set .
Untuk tampilan daftar , akan memungkinkan bagi anda untuk memperbesar secara langsung pada tampilan yang tersimpan yang merupakan bagian dari layout .
Pada menu " publish " akan memungkinkan bagi anda untuk mempublikasikan ke format DWF . Ini akan mempublikasikan nama SheetSet anda yang telah menyoroti semua bagian file anda . Anda juga dapat melakukan dengan cara klik kanan lalu pilih publish untuk melakukan secara manual .
Dalam " Detail " anda akan memiliki pilihan untuk melihat informasi berkas atau thumbnail .
